الأحزمة الناقلة للأسلاك المنسوجة تعمل في درجات حرارة تتراوح من -80 درجة مئوية إلى 1200 درجة مئوية.

حزمة نقل الشبكة المنسوجة مقدمة

أحزمة شبكة العصي ، والمعروفة أيضًا باسم أحزمة ناقل الحبل أو أحزمة ناقل مرنة مسطحة ، تحتوي على مفاصل "Z-bend" مصممة خصيصًا في شبكة الأسلاك.إنها مثالية لنقل المنتجات الخفيفة والمتوسطة الوزن في صناعات معالجة الأغذية.

الحزام الناقل المرن المسطح هو أبسط نوع من بين جميع أنواع الحزام الناقل للشبكة الصلبة. مواد الحزام الناقل المرن المسطح هي الفولاذ المقاوم للصدأ ، الفولاذ عالي الكربون ،أسلاك الفولاذ المصنوع من الصلب والأسلاك الصلبة الأخرى.

يتم بناء الحزام الناقل المرن المسطح بواسطة عدة أسلاك حلقة ثم يتم تشكيله على حافة مختلفة. يجعل الهيكل البسيط منه اقتصاديًا وخفيف الوزن. يمكن أن يساعد على توفير التكاليف وتقليل وقت التوقف.

الحزام النقل المرن المسطح القياسي هو مسطح وبدون أي سطح منحرف أو مجعد. الحزام النقل المرن المسطح القياسي مناسب لجميع التطبيقات تقريبًا.باستثناء الحزام النقل المرن المسطح القياسي، هناك نوعان آخران من الشرائط الناقلة المرنة المسطحة. يمكن استخدامها في تطبيقات مختلفة للتثبيت والفرز. يمكنك الرجوع إليها وتقرر ما إذا كانت مناسبة لك.

المواد الشائعة: AISI/SUS 304، 304L، 316، 316L.

أنواع الشبكة:

أسلوب الحزام المرن المتوازن هو التصميم الأكثر شيوعًا للحزام المدفوع بالاحتكاك.
يُقترح أن يتم النظر فيها أولاً في جميع التطبيقات ما لم تفرض متطلبات تصميم خاصة استخدام نوع آخر من الأحزمة.
مع توفير أوسع مجموعة من القوى ، وأحجام فتحة الشاشة ، وأقطار الأسلاك وخصائص السطح ، فإن تصميم الحزام يعني أنه يمكن تتبعه بسهولة ويمكن استخدامه في درجات حرارة مرتفعة.
اختيار الشبكة غير محدود تقريبًا ولكنه يعتمد على متطلبات التطبيق المقصود وحجم المنتج ووزنه ومراعاة الدعم وكذلك درجة حرارة التشغيل.
الطبيعة المتوازنة لهذا المنتج بالذات، والتي تتألف من دوامات في اتجاه عقارب الساعة ومعاكسة عقارب الساعة، تسمح بجودات تتبع مثالية متوافقة مع العمليات المباشرة.

تغيير على نسيج الحزام المرن المتوازن ، يتكون البناء الموازن المزدوج من أزواج من الحلقات المتشابكة اليمنى واليسرى.يتم تعديل الاتصالات على الشبكات المفتوحة أكثر والدبابيس المستقيمة على مواصفات الشبكة الضيقة أو حيث يتم استخدام درجات حرارة عالية.
هذا البناء يوفر قوة أكبر و فتحات أصغر من المواصفات المتوازنة المنحدرة المقارنة ، وهو مناسب لبيئة ،تطبيقات معالجة درجات الحرارة المتوسطة والعالية.
يمكن تصنيع هذه الأحزمة في مجموعة واسعة من المواد بما في ذلك مجموعة كبيرة من سبائك النيكل الكروم.
عادة ما تكون الحواف مقلوبة أو مصفحة ويمكن إضافة لوحات جانبية ورحلات متقاطعة إذا لزم الأمر.
يوصى بهذه الأحزمة للتطبيقات التي يتم فيها نقل الأحمال الثقيلة في درجات حرارة عالية مثل في أفران التسخين أو الحرارة أو الكربور.

هذا هو أبسط تصاميم الحزام ويأتي إما مع لحام أو مقبض selvedge.شاشات الشبكة القابلة للطي أو التطبيقات التي لا تكون فيها خصائص التتبع حاسمة.

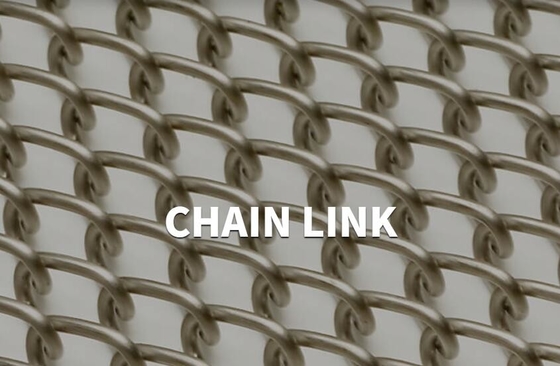

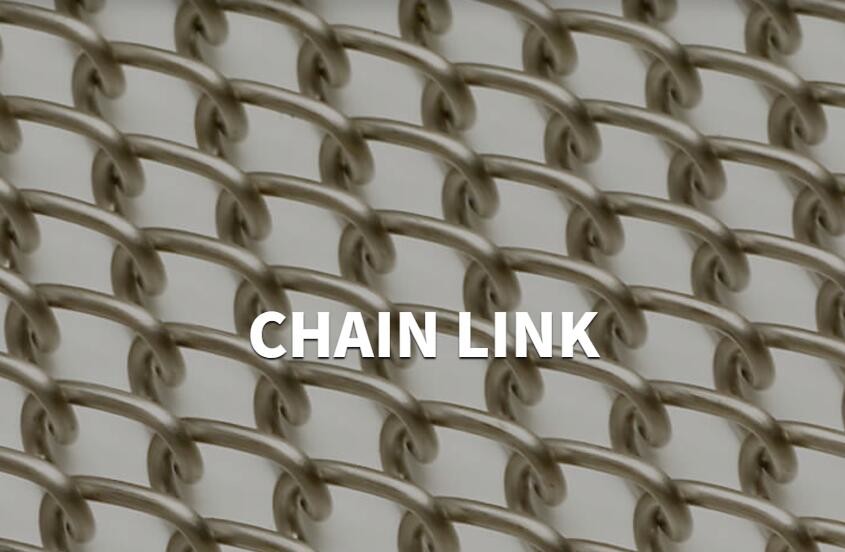

الأحزمة ذات الروابط السلسلة مناسبة بشكل رئيسي للتعامل مع المنتجات الصغيرة والأخف وزنا.الحمل المسموح به على هذا النوع من الحزام هو صغير نسبيا بالمقارنة مع أنواع أخرى من الحزام الأسلاك التي تتوفر.
يتم تسهيل السير المستقيم على ناقلات الاحتكاك عن طريق ربط لوحات اليمين واليسار مع بعضها البعض عن طريق قضيب اتصال مستقيم أو مقعد.
يستخدم هذا التصميم من الحزام في تطبيقات التجفيف والتبريد الخفيفة وكذلك النقل العام.
كما يتم استخدامها عندما تكون التكلفة الأولية منخفضة نسبياً لأن هذه الأحزمة اقتصادية للغاية ورخيصة نسبياً في التصنيع.

حزام النسيج الثقيل الذي لديه قوة سحب عالية جداً مقارنة بقدرته الحرارية المنخفضة.هذا التصميم من الحزام لديه وزن جيد جدا لنسبة الحمل ويستخدم لنقل الأحمال الثقيلة وخاصة في درجات حرارة مرتفعة إلى ما يصل إلى 1150 درجة مئوية.
هذا الحزام هو أساسا ضعف قوة الحزام النسيج التقليدي وبناءه يساعد على تقليل التمدد والانكماش العريض في درجات حرارة عالية جدا.
هذا النمط من الأحزمة له أيضًا سطح نقل ناعم وكثافة عالية. وهو متوفر إما مع حاذية أو مفككة حسب ظروف تشغيلها.
وتشمل التطبيقات عملية التجفيف، والتصليح، والحرارة، وتصلب وعمليات التجفيف.

هذا هو نمط ثقيل جدا من الحزام السلكي المنسوج الذي يشبه جدا التصميم المقوى العصا باستثناء أنه يتكون من ملفات ′′مزدوجة ′′.
هذا يساعد على تقليل نسبة المساحة المفتوحة مع زيادة الوزن وقوة الشد من الحزام.هذا يسمح بتسمية الشبكة الأقرب والتي هي فعالة لنقل الأجزاء الصغيرة في تطبيقات الفرن عالية درجة الحرارة.

من أجل الحصول على حزام شبكية منسوجة بشكل وثيق جداً من الممكن مضاعفة عدد الدوامير والعصي العرضية لكل مساحة وهذا البناء يعرف باسم Cordweave أو حزام النسيج المركب.
هذا النوع من الأحزمة مناسب بشكل مثالي لنقل أشياء صغيرة جدا مثل الأرز أو الحبوب أو العناصر التثبيتية الصغيرة جدا.
عند الضرورة ، يمكن تركيب لوحات جانبية ورحلات عرضية عندما يتم نقل البضائع على منحدر أو عند نقل حمولات ثقيلة.
يساعد تصنيعه الدقيق على تقليل تمدد الحزام وتخفيف الحافة ، مما يضمن حياة الحزام الممتدة في العديد من التطبيقات التي تعمل بالاحتكاك.
هذه المواصفات النسيج المتوازن المركب سلسة للغاية وكثافتها العالية تضمن أن يتم نقل الحرارة بشكل موحد عبر عرض الحزام بأكمله عند درجات حرارة مرتفعة.
تستخدم على نطاق واسع في أشرطة الخبز ، يمكن أيضًا تصنيع هذا النسيج من الحزام مع أسلاك دوامة مسطحة للحصول على سطح أكثر سلاسة وأكثر استقرارًا عند نقل الأشياء غير المستقرة.
يستخدم هذا التصميم من الحزام بشكل رئيسي في صناعة الخبز لمعالجة البسكويت والكعك ومجموعة متنوعة من منتجات الوجبات الخفيفة.

الأحزمة المدارية المسطحة هي شبكات مرتبطة بشكل وثيق تتكون من دوائر اليد اليمنى واليسرى ، لمساعدة قدراتها على تتبعها بشكل مستقيم.يتم توصيل هذه الأحزمة مع قضبان عابرة مستقيمة وتتوفر مع لحام، U-pin أو سلم selvedge.
هذا النوع من الأحزمة ينتج سطح نقل ناعم للغاية وهذا يجعله مناسبًا لنقل المواد ذات القاعدة الصغيرة نسبيًا التي تتطلب دعمًا موحدًا.
تستخدم في المقام الأول في التطبيقات التي تتطلب فتحات صغيرة مع سطح نقل مسطح.
يتم استخدام هذه الأحزمة في المقام الأول في المخابز وتطبيقات غسيل المصانع.
يمكن أيضًا إضافة سلاسل جانبية ورحلات متقاطعة وألواح جانبية إلى هذه الأحزمة عندما يكون هناك حاجة إلى تكوين مدفوع إيجابي.

يجب النظر في أحزمة الشبكة السلكية المنسوجة ذات القيادة السلسلة كلما كان التوقيت أو النقل أو محرك الحزام الإيجابي مهمًا. وهذا يشمل التطبيقات التي تتضمن سفرًا مائلًا ، وحمولات ثقيلة ،النقل لمسافات طويلة أو عند نقل المواد من خلال سوائل التخفيفزيوت الطهي أو بيئات زلقة مماثلة.
توجد العديد من المواصفات المتاحة اعتمادا على حجم المنتج الذي يتم نقله.
يجب أن يُعطى الحزام المنحني المتوازن أولاً للخيوط ذات الحواف السلسلة لأنها اقتصادية.يأتي في مجموعة واسعة من قطرات الأسلاك وأحجام الفتحة ومناسبة لمعظم التطبيقات.
الشريط النسجي التقليدي أسهل في التنظيف بسبب وجود فتحات مفتوحة في النسج.
كما تسهل أحزمة القيادة بالسلسلة إضافة ميزات خاصة مثل لوحات الجانب والرحلات المتقاطعة عند الضرورة.
عادة ما يتم تحديد اختيار السلسلة من خلال قوة وسرعة الحزام المطلوبة جنبا إلى جنب مع درجة حرارة التحميل وتشغيل العملية.

الخصائص:

مثالي للتطبيقات في العمليات الآلية أو شبه الآلية التي تعمل في درجات حرارة تتراوح من -80 درجة مئوية إلى 1200 درجة مئوية.
منطقة مفتوحة تسمح بالصرف الفعال وتدفق الهواء الساخن أو البارد والبخار
مقاومة للتآكل والهجمات الحمضية
التكوينات المرنة في مجموعة واسعة من المواد
نسبة قوة جيدة إلى الوزن
فعالة من حيث التكلفة

التطبيقات:

المعالجة الغذائية
التطبيقات الصناعية
تطبيقات التعدين
التطبيقات الزراعية

التعبئة:

ملفوفة بمادة بلاستيكية مقاومة للماء ثم في صندوق خشبي
